反击式破碎机PFV型

访问:时间:2017-12-22 15:47:48

thumb
反击式破碎机概述

  反击式破碎机系列产品一般作为二级破碎设备,也可根据用户的要求,变换转子和破碎腔,作为初级破碎设备,广泛应用于高速公路、水库、铁路、机场等对石料形状要求比较高的领域,具有破碎比大、产量大、性能稳定、破碎后石料立方体好和针片状少等特点。
反击式破碎机工作原理
   反击式破碎机是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时,受到板锤的高速冲击而破碎,并被抛向安装在转子上方的反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行,直到物料被破碎至所需粒度,由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

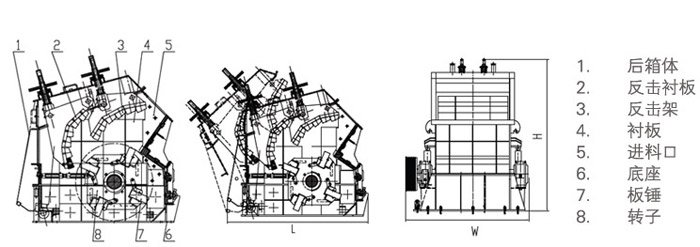

PFV型反击式破碎机结构图

PFV型反击式破碎机技术参数


型号

转子规格
(mm)

进料口尺寸
(mm×mm)

最大进料边长
(mm)

处理能力
(t/h)

电动机功率
(kw)

重量
(不包括电机)(t)

外形尺寸
(L×W×H)
(mm)

PF-1010V

φ1000×1050

400×1080

350

50-80

55-75

13.2

2400×2250×2660

PF-1210V

φ1250×1050

400×1080

350

70-120

110-132

15.2

2696×2338×2890

PF-1214V

φ1250×1400

400×1080

350

130-180

132-160

20

2690×2688×2890

PF-1310V

φ1300×1050

490×1170

350

70-120

110-160

13.5

2780×2478×2855

PF-1315V

φ1320×1500

860×1520

350

150-220

180-220

20.5

3096×3273×2667

PF-1515V

φ1500×1500

850×1580

350

220-280

280-315

29.5

3550×2835×3270

PF-1520V

φ1500×2000

850×2080

350

300-360

185×2

39

3550×3335×3270

PFX-1010

φ1800×2000

850×2080

350

360-440

220×2

48

3550×3335×3620
