立轴式冲击破碎机概述

  立轴式冲击破碎机系列产品集国内外的先进技术后优化设计、制造。具有工作稳定可靠、维修方便、制砂率高等特点。产品粒形呈立方体,针片状含量低,特别适合石料整形、生产机制砂,可广泛应用于水电、公路、建筑、水泥、金属矿山等行业的细碎作业。
立轴式冲击破碎机工作原理
    坚实的机壳底座,两端对称布置安装的两台法兰式立装电动机,由多槽皮带轮传动共同驱动高速旋转的转子,将石料从抛料口切线方向抛出打击砧环,石料自身被破碎。

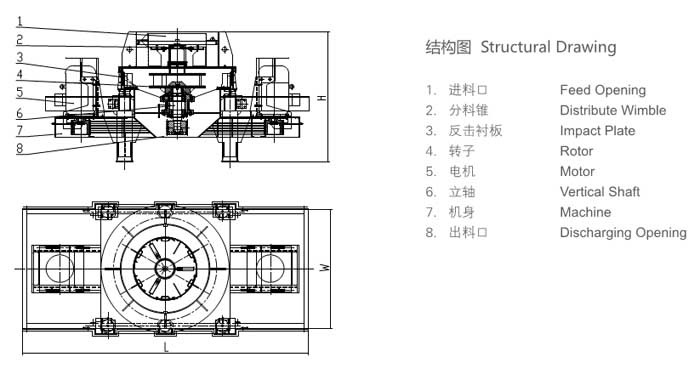

立轴式冲击破碎机结构图

立轴式冲击破碎机技术参数


型号

转子规格
(mm)

进料口尺寸
(mm×mm)

最大进料边长
(mm)

处理能力
(t/h)

电动机功率
(kw)

重量
(不包括电机)(t)

外形尺寸
(L×W×H)
(mm)

PF-1010V

φ1000×1050

400×1080

350

50-80

55-75

13.2

2400×2250×2660

PF-1210V

φ1250×1050

400×1080

350

70-120

110-132

15.2

2696×2338×2890

PF-1214V

φ1250×1400

400×1080

350

130-180

132-160

20

2690×2688×2890

PF-1310V

φ1300×1050

490×1170

350

70-120

110-160

13.5

2780×2478×2855

PF-1315V

φ1320×1500

860×1520

350

150-220

180-220

20.5

3096×3273×2667

PF-1515V

φ1500×1500

850×1580

350

220-280

280-315

29.5

3550×2835×3270

PF-1520V

φ1500×2000

850×2080

350

300-360

185×2

39

3550×3335×3270

PFX-1010

φ1800×2000

850×2080

350

360-440

220×2

48

3550×3335×3620
