弹簧圆锥式破碎机概述

    弹簧圆锥式破碎机序列产品提高了岩石破碎效率,其轧臼壁、破碎壁采用经机加工后锥面联接替代以往浇注联接工艺,过载液压清腔和制冷的润滑系统,使生产过程更趋稳定和可靠;适合破碎坚硬岩石,运行成本低,可广泛应用于冶金矿山、建筑、公路、铁道等众多行业。其中,PYG旋盘超细型特别适合在生产机制砂金属矿"多破少磨"作业领域应用。

弹簧圆锥式破碎机工作原理
    弹簧圆锥破工作时,电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动,从而使破碎圆锥的破碎璧时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击、挤压和弯曲作用而实现矿石的破碎。

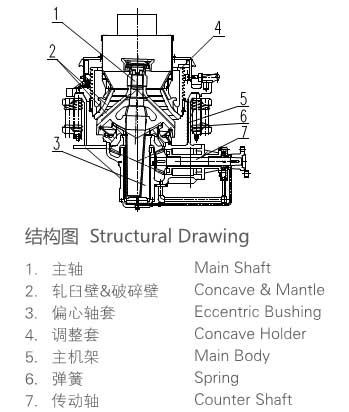

弹簧圆锥式破碎机结构图

技术参数

型号

破碎锥底直径
(mm)

最大给料
边长(mm)

排放口宽度
(mm)

处理能力
(t/h)

电动机功率
(kw)

重量
(t)

外形尺寸
(L×W×H)
(mm)

PYB-900TC

900

150

25-38

115-160

75

11.86

2430×1770×2200

PYB-900C

900

150

13-38

60-160

75

11.85

2430×1770×2200

PYB-900X

900

85

9-22

45-90

75

11.93

2430×1770×2200

PYD-900C

900

85

6-19

60-130

75

12.15

2430×1770×2200

PYD-900Z

900

65

3-16

25-100

75

12.13

2430×1770×2200

PYD-900X

900

35

3-13

25-90

75

12.05

2430×1770×2200

PYB-1300TC

1300

220

25-50

230-350

160

22.5

2890×2250×2710

PYB-1300C

1300

205

19-50

170-340

160

22.5

2890×2250×2710

PYB-1300Z

1300

175

16-38

130-250

160

22.5

2890×2250×2710

PYB-1300X

1300

115

13-30

110-180

160

22.5

2890×2250×2710

PYD-1300TC

1300

110

16-25

205-235

160

22.6

2890×2250×2710

PYD-1300C

1300

88

8-25

108-225

160

22.6

2890×2250×2710

PYD-1300Z

1300

75

6-16

82-160

160

22.6

2890×2250×2710

PYD-1300X

1300

54

3-16

36-160

160

22.6

2890×2250×2710

PYB-1600TC

1600

310

38-63

430-630

250

43.3

3630×3270×3230

PYB-1600C

1600

225

25-63

290-630

250

43.3

3630×3270×3230

PYB-1600Z

1600

205

22-50

250-415

250

43.3

3630×3270×3230

PYB-1600X

1600

175

16-36

180-325

250

43.3

3630×3270×3230

PYD-1600TC

1600

110

13-25

250-335

220

44

3630×3270×3230

PYD-1600C

1600

110

10-25

190-335

250

44

3630×3270×3230

PYD-1600Z

1600

75

6-19

135-280

250

44

3630×3270×3230

PYD-1600X

1600

60

5-13

90-208

250

44

3630×3270×3230

PYB-2100TC

2100

390

38-64

1250-1940

400

90

 4613×3302×4638

PYB-2100C

2100

315

31-64

1125-1810

400

90

4613×3302×4638

PYB-2100Z

2100

280

25-51

860-1420

400

90

4613×3302×4638

PYB-2100X

2100

235

19-38

540-1035

400

90

4613×3302×4638

PYD-2100TC

2100

172

16-25

580-740

400

90

4613×3302×4638

PYD-2100C

2100

150

13-25

515-680

400

90

4613×3302×4638

PYD-2100Z

2100

113

10-19

405-580

400

90

 4613×3302×4638

PYD-2100X

2100

89

5-16

218-460

400

90

4613×3302×4638

PYG-1200

1200

50

10-20

80-120

185

24

2880×2140×2800

注:TC-特粗型 ;C-粗型 ;Z-中型 ;X-细型 。
